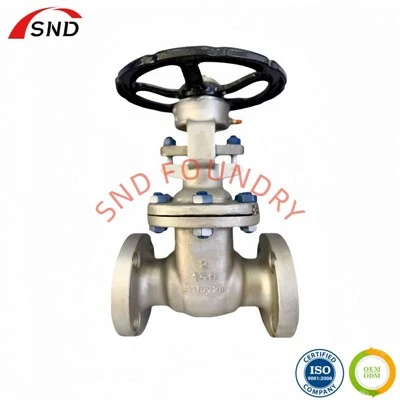

A válvula gaveta industrial ANSI é uma válvula com flange de haste ascendente em aço carbono WCB. O corpo da válvula é feito de aço carbono WCB (padrão ASTM A216), a haste é feita de liga de aço estrutural e a superfície de vedação é uma camada de solda de liga dura. Ele apresenta um design de haste ascendente (a haste sobe e desce com a ação de abertura e fechamento), um volante azul de três raios na parte superior e conexões de flange padrão ANSI B16.5 em ambas as extremidades. A tampa da válvula é aparafusada. A válvula gaveta industrial ANSI é um elemento central de abertura e fechamento em tubulações industriais de baixa-pressão.

Parâmetros

Material do corpo da válvula	WCB
Mídia aplicável	Petróleo, Gás, Água
Conexão	Flange
Poder	Manual/Elétrico/Pneumático
Tipo de vedação	Selo rígido
Período de garantia	12 meses
Certificado	Marcação, IS09001, IS014001, IS045001

Vantagens

Alta Adaptabilidade

Construção em aço carbono WCB com classificação de pressão Classe 150, atendendo aos requisitos de mídia (água, óleo, ar, etc.) e pressão da maioria das tubulações industriais de média e baixa-pressão;

Alta eficiência de fluxo

O design-de canal de fluxo direto reduz a resistência ao fluxo de mídia significativamente menor do que as válvulas de gaveta, tornando-o adequado para pipelines de alta-vazão-;

Visualização de status

A estrutura da haste ascendente permite a identificação direta do status aberto/fechado da válvula por meio da posição da haste, facilitando-inspeções no local;

Baixos custos de manutenção

A tampa da válvula aparafusada permite a fácil substituição de vedações/comportas sem a necessidade de substituição completa da válvula.

Características

Padrão Americano

Em conformidade com as especificações industriais ANSI/API, adequadas para sistemas de tubulação em projetos-com investimento estrangeiro e equipamentos de exportação para a América do Norte;

Estrutura de vedação rígida

Vedação de metal-a{1}}metal, resistente a condições de-temperatura média (-20 graus ~425 graus), longa vida útil da vedação;

Revestimento anti-corrosão

O corpo da válvula usa tinta cinza anti-corrosão para melhorar a prevenção contra ferrugem em ambientes industriais úmidos.

Cenários de aplicação

Usado principalmente para pipelines de alto-fluxo que transportam meios comuns de média e baixa-pressão:

Sistemas industriais de circulação de água

Controle de abertura e fechamento de tubulações de água de resfriamento de fábrica;

Oleodutos de transporte de petróleo

Dutos de transporte de óleos comuns como diesel e óleo lubrificante;

Engenharia municipal

Principais tubulações de água-de combate a incêndio para grandes edifícios;

Equipamento geral

Corte da tubulação de entrada e saída para compressores e conjuntos de bombas.

ProduçãoPprocesso

Fundição do corpo da válvula

O aço carbono WCB é fundido em areia e depois recozido para aliviar a tensão interna.

Usinagem

O canal de fluxo do corpo da válvula e a superfície de vedação do flange são usinados em um torno CNC, e as superfícies de vedação da comporta/sede são usinadas em uma fresadora.

Tratamento de superfície de vedação

Uma liga dura (como a liga Stellite) é soldada na comporta e na sede da válvula e depois retificada para um ajuste de alta-precisão.

Conjunto

A comporta, a haste da válvula, a gaxeta e a tampa da válvula são montadas sequencialmente. Após apertar os parafusos, o torque de abertura e fechamento do volante é ajustado.

Inspeção

Testes de pressão (teste de revestimento e teste de vedação) são realizados para garantir que não haja vazamento antes da pulverização de tinta anti-corrosão, marcação e armazenamento.

RotinaMmanutenção

Inspeção de rotina

A haste da válvula de verificação semanal quanto a ferrugem, garante uma operação suave do volante e registra o status de abertura e fechamento da válvula;

Manutenção de embalagem

Inspecione a caixa de empanque a cada 3 meses. Se for encontrado um pequeno vazamento, aperte os parafusos do bucim de vedação adequadamente;

Inspeção de superfície de vedação

Desmonte a tampa da válvula anualmente para inspecionar o desgaste das superfícies de vedação da comporta/sede. Se o desgaste for severo, esmerilhe ou substitua a válvula;

Tratamento de prevenção de ferrugem

Para válvulas que ficaram fora de serviço por um longo período, feche a válvula e libere o meio. Aplique graxa anti-ferrugem na haste da válvula e cubra o volante com poeira.

Certificações

A certificação ISO não é apenas um "limiar de qualificação" para a nossa empresa, mas também um reflexo abrangente da qualidade, conformidade e competitividade da nossa empresa, impulsionando a transformação da nossa empresa de "fabricação de baixo-fim" para "padronização-alta".

perfil de companhia

A SND é um fabricante líder de válvulas especializado em válvulas de controle hidráulico de alto-desempenho e soluções de fluxo inovadoras. Aproveitando patentes internacionais e colaborações tecnológicas, aderimos rigorosamente ao sistema de gestão de qualidade ISO 9001, garantindo zero defeitos em nossos produtos e ganhando reconhecimento como referência no setor.

Nossos avançados processos de fabricação automatizados e gerenciamento de rede integrado garantem a confiabilidade do produto e foram aprovados pelas autoridades de construção da China. Com uma rede nacional de vendas e serviços, estamos comprometidos com a inovação contínua, desenvolvendo tecnologias de válvulas de próxima{1}}geração e fornecendo soluções de controle de fluxo líderes globais, confiáveis e eficientes.

Perguntas frequentes

P: 1. Esta válvula gaveta pode ser usada em tubulações de vapor?

R: Sim, mas a temperatura operacional não deve exceder 425 graus (o limite superior da temperatura permitida para aço carbono WCB), e a superfície de vedação deve ser verificada regularmente quanto a desgaste.

P: 2. A válvula gaveta com haste ascendente pode ser instalada verticalmente?

R: Sim, mas garanta espaço suficiente para a operação do volante e forneça proteção contra poeira para a parte superior da haste da válvula.

P: 3. Como sua empresa controla a qualidade do produto?

R: Temos uma equipe experiente de especialistas responsáveis por inspecionar todas as etapas da produção. Os produtos são testados na fábrica antes do envio.

P: 4. Quais métodos de pagamento sua empresa aceita atualmente?

R: Aceitamos Western Union, transferência bancária (T/T), documentos contra pagamento (D/P), documentos contra aceitação (D/C) e cartas de crédito irrevogáveis (L/C).

P: 5. Podemos nos tornar distribuidores da sua empresa em meu país?

R: Claro! Se você estiver interessado em se tornar nosso agente, discutiremos mais detalhadamente.

P: 6.Como posso acompanhar o progresso da produção do meu pedido?

R: Providenciaremos que o pessoal tire fotos ou grave vídeos do processo de produção semanalmente para que você possa se manter informado sobre o status da produção. Após a conclusão da mercadoria, tiraremos fotos ou vídeos detalhados para sua inspeção. Assim que você confirmar, providenciaremos o envio. Além disso, você pode organizar o Teste de Aceitação de Fábrica (FAT) na chegada à nossa fábrica.

P: 7. Quais serviços sua empresa oferece antes de fazer um pedido?

R: 1) Forneceremos amostras correspondentes de acordo com as necessidades da sua empresa.
2) Após sua empresa inspecionar as amostras, forneceremos um orçamento.
3) Por fim, chegaremos a um acordo sobre formas de pagamento, prazo de entrega, embalagem, transporte, etc.

P: 8. Como é o serviço pós{1}venda da sua empresa?

R: Temos uma linha direta-de atendimento pós-venda dedicada. Você pode ligar ou enviar um e-mail para perguntar sobre questões relacionadas. Você também pode entrar em contato conosco online para resolver quaisquer problemas.
